聚乙二醇(PEG)改性的氧化钨(WO3)电致变色薄膜-性能研究介绍

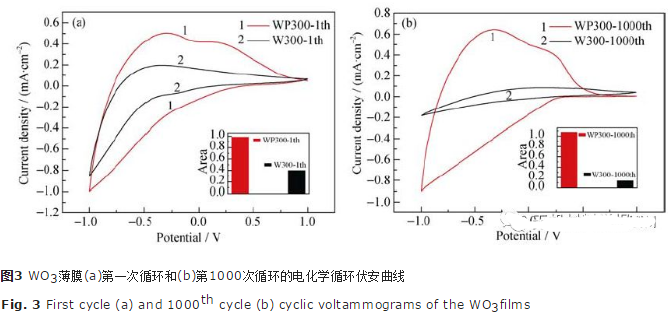

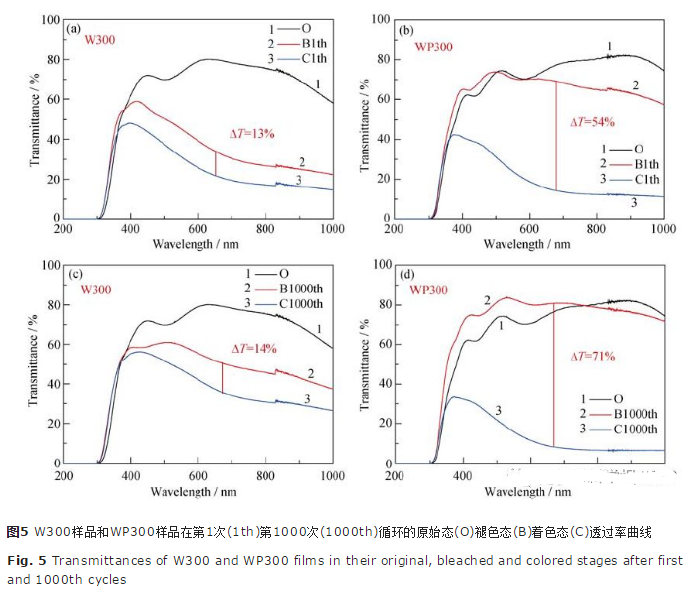

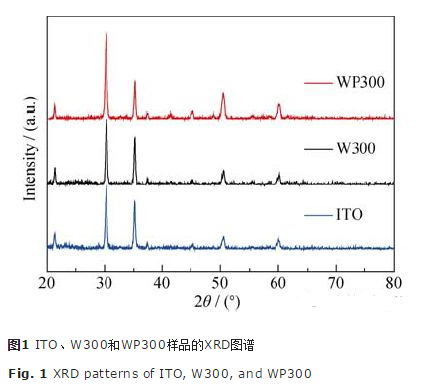

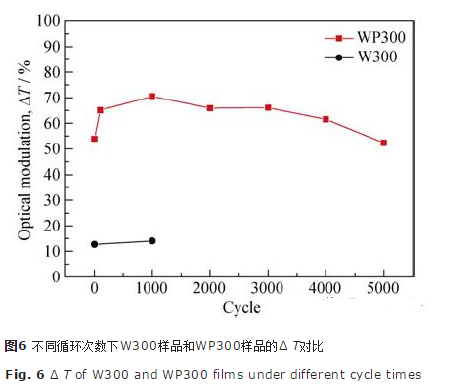

为改善WO3薄膜的电致变色性能, 采用溶胶-凝胶法制备了聚乙二醇(PEG)改性的WO3电致变色薄膜, 并对其着色态与漂白态的光学特性以及循环伏安特性进行了研究。研究表明: PEG改性的WO3薄膜具有良好的电致变色性能, 循环5000次伏安曲线无明显衰减, 对可见光的透过率调制幅度可达71%。PEG的加入改变了WO3薄膜的微结构, 形成了平均直径为9 nm的介孔, 提高了离子在其中的扩散速率, 因此改善了WO3薄膜的电致变色性能。

PEG改性氧化钨薄膜的制备方法

步骤一：将40 mL30%的过氧化氢缓慢加入12 g钨粉中得到淡黄色溶液，为了防止反应过于剧烈，将反应容器置于冰水浴中，使反应温度保持在0~10°C之间。

步骤二：向上述溶液中加入12 mL乙酸和44 mL无水乙醇,搅拌2h后得到前驱体溶液，并在室温下陈化3 d,离心得到澄清的淡黄色溶胶。

步骤三：按10: 1的体积比，量取一定量的溶胶与PEG400放入烧杯中混合，磁力搅拌30min,室温下静置12h,制得前驱体溶胶。

步骤四：以掺锡氧化钢(ITO)薄膜(表面方块电阻20 Q/口)为衬底，依次用丙酮、无水乙醇、去离子水超声清洗15 min, 并用无尘纸擦干。

步骤五：用垂直提拉机在ITO玻璃基底.上涂敷前驱体溶液,提拉速度为5 cm/min,并在50C的烤胶机中干燥30 min。然后置于管式炉中进行退火处理，退火温度为300C,保温时间为1 h,升温速率为5"C/min, 随炉冷却制得PEG改性的WO3薄膜,记为WP300。
